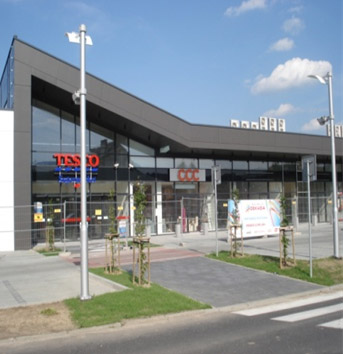

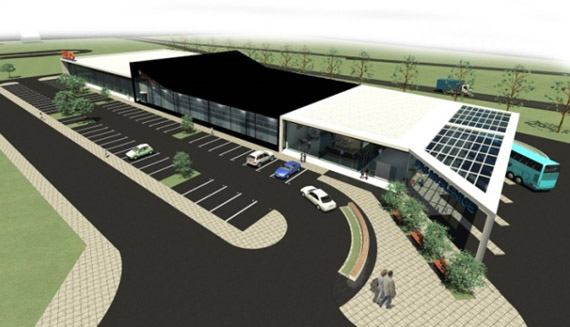

Dworzec Autobusowy z częścią handlową - usługową

  • Lokalizacja: Myślenice, ul. Słoneczna 2
  • Inwestor: MK4 Invest Sp. z o.o.
  • Architektura: Archada Sp. z o.o. Adam Pacześniak

Budynek zaprojektowano jako niepodpiwniczoną, jednokondygnacyjną halę o konstrukcji mieszanej.
Wymiary budynku: długość 101 m szerokość 39,3 m i wysokości h = 6,35 m.
Ustrój nośny tworzą poprzeczne ramy ze słupami prefabrykowanymi utwierdzonymi w fundamencie w obu kierunkach i dźwigarami stalowymi opartym na słupach w sposób przegubowy.
Konstrukcje dachu stanowią dźwigary stalowe z blachownic oraz profili walcowanych.
Elementy te zaprojektowano jako trapezowe, spawane w sposób zmechanizowany z blach.
Wysokość maksymalna dźwigarów wynosi 1100 mm, spadek 8%.
Płatwie zaprojektowano jako ciągłe, wieloprzęsłowe z profili walcowanych HEA 140.
Pokrycie stanowi blacha trapezowa mocowana do płatwi w każdej fałdzie. Ocieplenie i pokrycie z papy wg projektu architektonicznego.

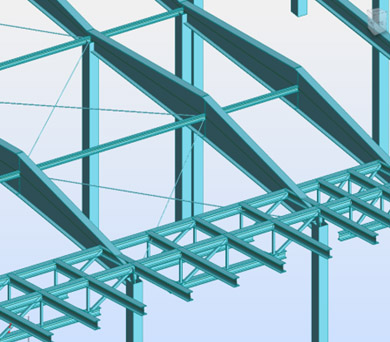

Od strony elewacji frontowej (oś A) zaprojektowano wspornikowy dach nad wejściami do lokali.
Konstrukcje wspornikowego dachu stanowią stalowe belki z profili walcowanych HEA 240 opartych na dwóch dźwigarach kratowych.
Na zewnętrz budynku (w osiach 2 oraz A) zaprojektowano ściany murowane z bloczków w pozostałej części kurtyna szklana.
W strefie dostaw marketu spożywczego zaprojektowano monolityczna rampę z dokiem rozładunkowym
