Szpital Ortopedyczny w Jabłonnie im. Jerzego Jasielskiego

• Lokalizacja: Jabłonna
• Inwestor: OSTEON Niepubliczny Zakład Opieki Publicznej
• Architektura: GRUPA 5 Architekci Sp. z o.o.

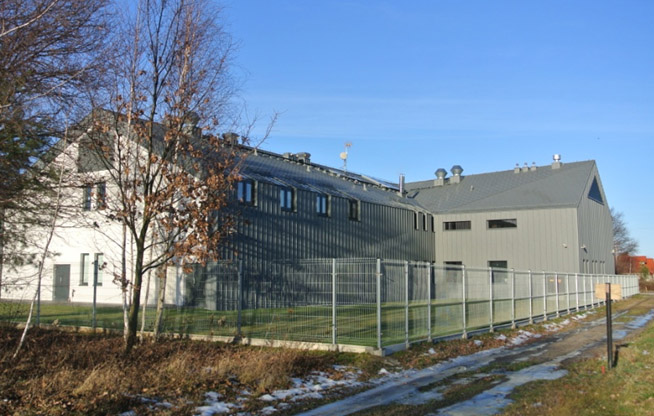

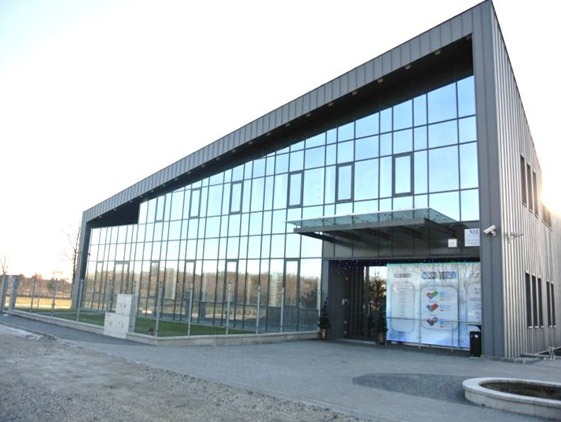

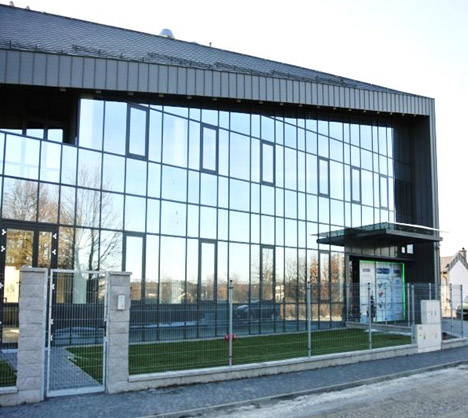

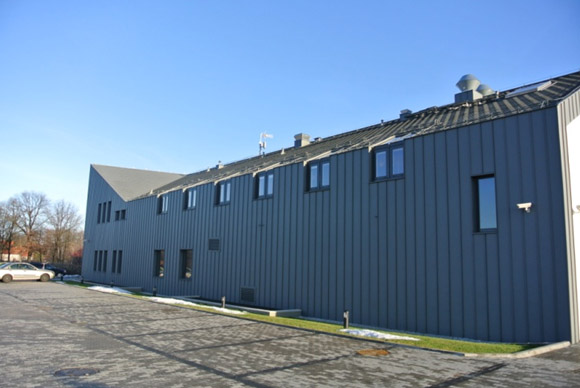

Szpital ortopedyczny to budynek dwu kondygnacyjny podpiwniczony. Wysokość zabudowy licząc od rzędnej parteru ok.10.68 m.
Obiekt posadowiony bezpośrednio, na planie parteru o wymiarach ~39.5x 29.05 m.
Piwnica przeznaczona na pomieszczenia techniczne.

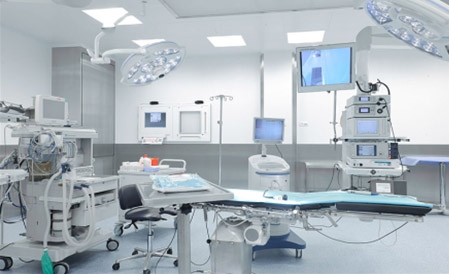

Parter i piętro przeznaczone na sale operacyjne, gabinety lekarskie oraz pomieszczenia towarzyszące.
Konstrukcja nośna budynku, żelbetowa monolityczna, słupowo- płytowa o zmiennej siatce rozmieszczenia słupów L= 2,80-7,40 m wspierana żelbetowymi ścianami tarczami.
Posadowienie obiektu na płycie fundamentowej w technologii białej-wanny.

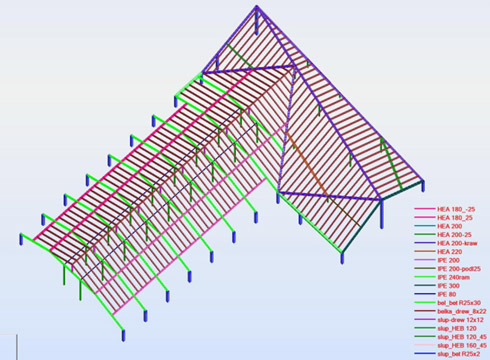

Dach w konstrukcji stalowo-drewnianej.
Elementy z profili standardowych: słupy HEB 120 , rygle oraz belki HEA 180, HEA200.
Zabezpieczenie antykorozyjnie zestawem farb malarskich.
Krokwie drewniane o gabarytach 8x20 cm z klasy C24.
Poszycie z desek osłonięte blachą tytan-cynk.
Ocieplenie wełną mineralną grubości 20 cm.
Spód dachu osłonięty płytami G-K.
